RWP-042-4X90T 90°四工位迷你塔式燕尾夹具
RWP-042-4X90T 90° 四工位迷你塔式燕尾夹具（RWP-042SS，含 1.5″ 燕尾底座）
产品描述
0.375″ 燕尾 90 度多工位夹具，带 1.50″ 燕尾底座。

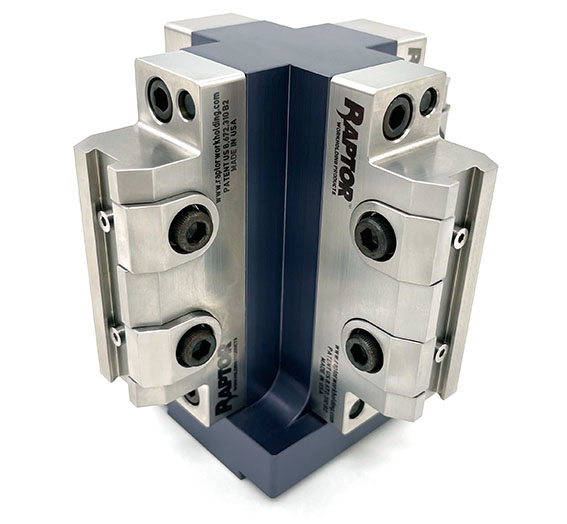

迷你塔式（Mini Tombstone）主体集成四个 RWP-042SS 燕尾夹具，专为五轴加工应用而设计，可同时装夹四个工件。本夹具可安装于以下 1.50″ 燕尾 Raptor 夹具：RWP-001、RWP-001SS、RWP-013、RWP-013SS、RWP-026 与 RWP-027。燕尾底座支持快速、轻松换型——当另一套迷你塔处于加工循环时，即可在下一套迷你塔上完成工件装夹。换型时间大幅缩短，机床生产效率显著提升。
迷你塔主体采用 7075-T6511 铝合金制造；RWP-042SS 燕尾夹具采用 17-4 不锈钢制造。
技术规格
| 型号 | RWP-042-4X90T |
| 产品类型 | 90° 迷你塔式（Mini Tombstone）多工位夹具 |
| 燕尾规格 | 0.375″（夹钳）/ 1.50″（燕尾底座） |
| 主体材质 | 7075-T6511 铝合金 |
| 夹具材质 | 17-4 不锈钢（RWP-042SS） |
| 工位数量 | 4 |
| 适配底座 | RWP-001 / 001SS / 013 / 013SS / 026 / 027 |
| 适用机床 | 四轴 / 五轴 CNC 加工中心 |
| 夹钳扭矩 | 120–175 英寸·磅（严禁超过 175） |
关键尺寸图（Key Dimensions）
安装说明与注意事项
- 必须使用随附螺钉将夹具牢固地螺栓固定在托盘（Pallet）或工作台上。
- 不得以任何非原装件更改或更换任何螺钉、弹簧或夹钳。
- 夹钳紧固扭矩必须介于 120–175 英寸·磅之间，严禁超过 175 英寸·磅。多数应用可直接使用随附 T 型手柄扳手紧固，但在确定适合您具体应用的扭矩值之前，始终建议使用扭矩扳手。视工件尺寸与被切削材料的不同，您可能需要相应调整夹紧力。切勿过紧或过松——两者都会导致夹钳或夹具失效。
- 使用燕尾装夹加工工件时，务必严格遵循我们的预加工示意图，否则可能导致工件松脱和/或夹具损坏。请特别注意示意图中要求的尺寸与圆角半径。
- 不遵循上述说明可能导致人身伤害，或工件、刀具、夹具和/或机床损坏。
包装清单（Included）
- 4 × Raptor RWP-042SS 燕尾夹具
- 1 × Raptor RWP-215 迷你塔体
专利设计：专利号 US8,672,310 B2
美国官方标价：$4,502.70（仅供参考，正式报价请联系上海翼联工贸）
