RWP-024-6XC 六工位旋转塔燕尾夹具
RWP-024-6XC 7075 铝合金 0.75″ 燕尾六工位旋转塔多工位夹具（2.25″ 燕尾底座）
产品描述
7075 铝合金 0.75″ 燕尾多工位夹具，带 2.25″ 燕尾底座。

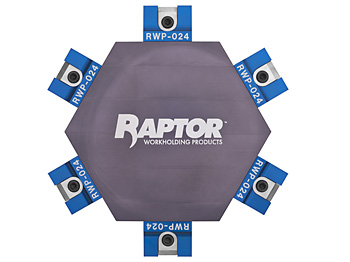

RWP-024-6XC 是一款用于铣削应用的 0.75″ 燕尾旋转塔（Carousel）。该产品为模块化应用而设计：在旋转底座上布置 (6) 个 RWP-024 夹具，可在一次装夹中加工多个工件。该旋转底座可安装至 RWP-006 或 RWP-006SS 之上（见附加图片），RWP-006/006SS 单独销售。
Raptor 燕尾夹具系统优势
Raptor 燕尾夹具专用于在四轴和五轴 CNC 加工中心上装夹零件。夹具在提供刚性夹紧的同时，将工件的五个面完全露出——绝大多数特征可在一次装夹中完成加工。Raptor 独特的弹簧加载燕尾夹钳只需 1/8″（3.2 mm）的材料即可夹持工件——更少的材料浪费、更简单的备料工序、零夹持变形。所有零件只需预制同一种燕尾，即可在全系列夹具上通用。简单、强劲、高效。详见下方关键尺寸图。
技术规格
| 型号 | RWP-024-6XC |
| 产品类型 | 六工位旋转塔（Carousel）多工位夹具 |
| 燕尾规格 | 0.75″（夹钳）/ 2.25″（燕尾底座） |
| 主体材质 | 7075 铝合金 |
| 夹具材质 | 铝合金（RWP-024） |
| 工位数量 | 6 |
| 配套底座 | RWP-006 / RWP-006SS（单独销售） |
| 适用机床 | 四轴 / 五轴 CNC 加工中心 |
| 夹钳扭矩 | 120–175 英寸·磅（严禁超过 175） |

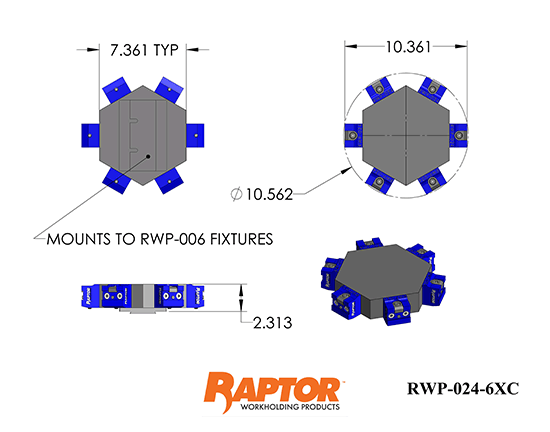

关键尺寸图（Key Dimensions）
安装说明与注意事项
- 必须使用随附螺钉将夹具牢固地螺栓固定在托盘（Pallet）或工作台上。
- 不得以任何非原装件更改或更换任何螺钉、弹簧或夹钳。
- 夹钳紧固扭矩必须介于 120–175 英寸·磅之间，严禁超过 175 英寸·磅。多数应用可直接使用随附 T 型手柄扳手紧固，但在确定适合您具体应用的扭矩值之前，始终建议使用扭矩扳手。视工件尺寸与被切削材料的不同，您可能需要相应调整夹紧力。切勿过紧或过松——两者都会导致夹钳或夹具失效。
- 使用燕尾装夹加工工件时，务必严格遵循我们的预加工示意图，否则可能导致工件松脱和/或夹具损坏。请特别注意示意图中要求的尺寸与圆角半径。
- 不遵循上述说明可能导致人身伤害，或工件、刀具、夹具和/或机床损坏。
包装清单（Included）
- 6 × RWP-024 燕尾夹具
- 1 × Raptor 旋转塔底座（Carousel）
专利设计：专利号 US8,672,310 B2
美国官方标价：$4,600.00（仅供参考，正式报价请联系上海翼联工贸）
