RWP-003-4X 四工位金字塔燕尾夹具
RWP-003-4X 四工位金字塔燕尾夹具（Raptor Nest）
产品描述
7075-T6511 铝合金 0.75″ 燕尾多工位夹具。

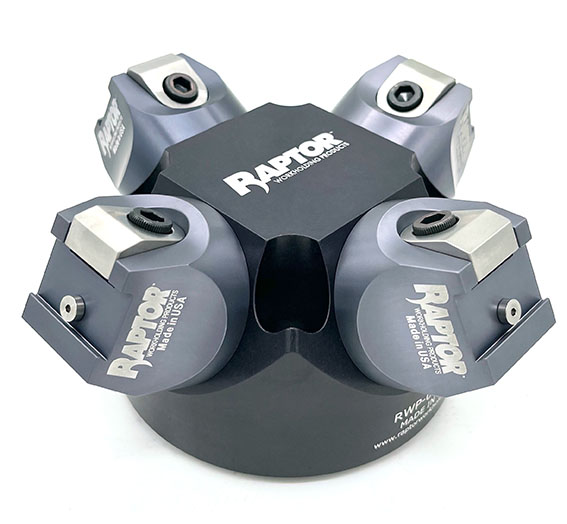

金字塔（Pyramid）主体集成四个 RWP-003 燕尾夹具。该夹具专为五轴加工应用而设计，可同时装夹四个工件。夹具通过 Raptor Interface 安装接口固定于 Raptor 升高垫（Risers）之上。
金字塔主体采用 7075-T6511 铝合金制造。
技术规格
| 型号 | RWP-003-4X |
| 产品系列 | Raptor Nest 金字塔多工位夹具 |
| 燕尾规格 | 0.75″ |
| 螺栓孔分布圆直径 | 3.8″ Dia. BC |
| 主体材质 | 7075-T6511 铝合金 |
| 工位数量 | 4（四个 RWP-003 燕尾夹具） |
| 适用机床 | 四轴 / 五轴 CNC 加工中心 |
| 夹钳扭矩 | 120–175 英寸·磅（严禁超过 175） |

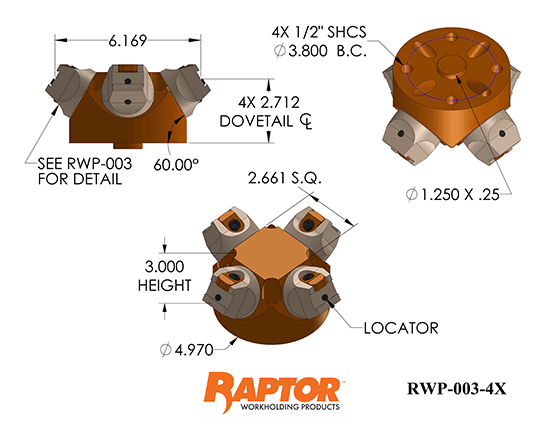

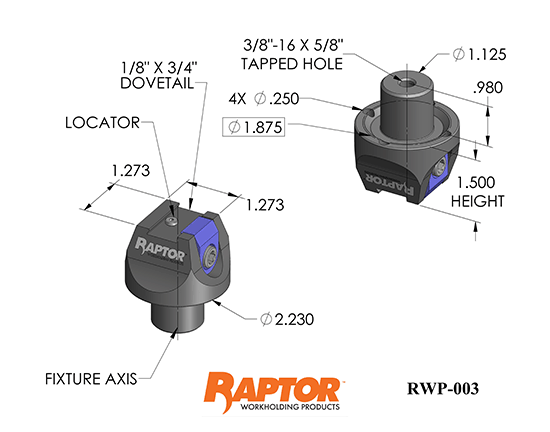

关键尺寸图（Key Dimensions）
安装说明与注意事项
- 必须使用随附螺钉将夹具牢固地螺栓固定在托盘（Pallet）或工作台上。
- 不得以任何非原装件更改或更换任何螺钉、弹簧或夹钳。
- 夹钳紧固扭矩必须介于 120–175 英寸·磅之间，严禁超过 175 英寸·磅。多数应用可直接使用随附 T 型手柄扳手紧固，但在确定适合您具体应用的扭矩值之前，始终建议使用扭矩扳手。视工件尺寸与被切削材料的不同，您可能需要相应调整夹紧力。切勿过紧或过松——两者都会导致夹钳或夹具失效。
- 使用燕尾装夹加工工件时，务必严格遵循我们的预加工示意图，否则可能导致工件松脱和/或夹具损坏。请特别注意示意图中要求的尺寸与圆角半径。
- 不遵循上述说明可能导致人身伤害，或工件、刀具、夹具和/或机床损坏。
包装清单（Included）
- 金字塔主体（集成 4 个 RWP-003 燕尾夹具）
- 随附安装螺钉
专利设计：专利号 US8,672,310 B2
美国官方标价：$3,750.70（仅供参考，正式报价请联系上海翼联工贸）
