NOGA诺佳夹持系统
千分表与杠杆表的精密定位
NOGA 夹持系统广泛应用于各类工业场合，日常生活中也常需要将物件固定在特定位置。针对机械行业，NOGA 夹持系统提供两种不同的系统来将千分表与杠杆式量表固定在所需位置：NOGA 夹持系统提供传统的双臂结构，由一根立柱通过一个旋转夹与横臂相连，可在任意位置锁紧。
产品概述

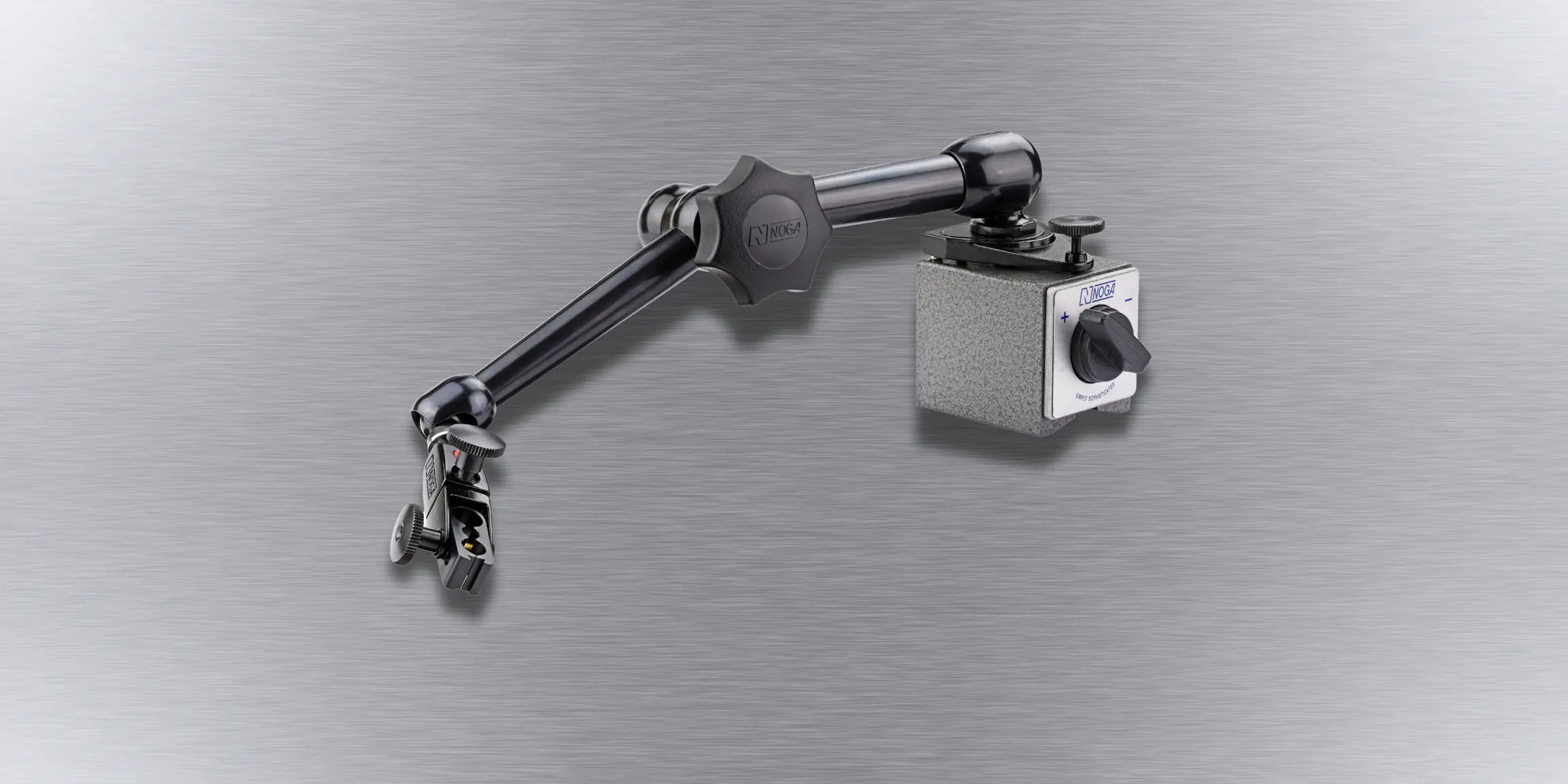

NOGA 夹持系统是千分表、杠杆式量表与各类测量、照明、观察附件的通用支撑平台。其核心是一套中央锁紧机构：一次拧紧即可同时锁定所有关节，松开后可自由调整到任意角度，彻底解决传统表架"调一个动全身"的难题。底座提供永久磁力、开关式磁力、真空吸附与机械夹持等多种形式，配合模块化支臂与微调机构，可在机床、三坐标、花岗岩平台甚至相机云台上快速搭建稳定的测量定位方案。
主要特点
- 中央一键锁紧机构，一次拧紧锁定全部关节
- FAT 顶部微调 / FAB 底部微调两种结构可选
- 关节臂、PH 直臂、万向对中、迷你型多种结构
- 永久磁力、开关磁力、真空、机械夹多种底座
- 模块化支臂可自由组合长度与角度
- 360° 微调机构实现微米级位置修正
技术参数
| 参数 | 数值 |
|---|---|
| 产品体系 | 关节臂表座 / PH 表座 / 对中表座 / 底座 / 动力臂 / 配件 |
| 微调形式 | FAT 顶部微调、FAB 底部微调、双微调 |
| 底座形式 | 永久磁力、开关磁力、真空吸附、机械夹持 |
| 接口规格 | 8mm、3/8″、1/4″、M6 及相机螺口 |
| 典型附件 | 千分表、杠杆量表、放大镜、照明灯 |
产品分类导览
- 关节臂表座 FAT
11 个型号 - 关节臂表座 FAB
7 个型号 - 关节臂表座 FAT & FAB
4 个型号 - 套装与量表
6 个型号 - 万向对中表座
5 个型号 - 迷你表座
8 个型号 - 特种表座
10 个型号 - PH 表座 FAT
7 个型号 - PH 表座 FAB
5 个型号 - 模块化表座
7 个型号 - 磁性底座
16 个型号 - 配件
33 个型号 - 动力臂
3 个型号 - 花岗岩基座
8 个型号 - 重型V型磁性块
1 个型号 - 铂金表座
9 个型号
典型型号一览
| 型号 | 货号 | 用途 |
|---|---|---|
| MG 表座 | MG61003 | 标准型关节臂表座，通用性最强 |
| 大型 MG 表座 | MG71003 | 大型工件与长行程测量 |
| NF 表座 | NF61003 | NF 系列关节臂表座 |
| DG 表座 | DG61003 | DG 系列关节臂表座 |
| MA 表座 | MA61003 | MA 系列关节臂表座 |
| MG 双微调表座 | MG6161 | 上下双微调，定位更精细 |
| 重型表座套装 | MG6150 | 重型表座 + 量表成套供应 |
| PH 标准表座 | PH6400 | PH 直臂结构，刚性好 |
| PH 大型表座 | PH6600 | 大型 PH 直臂表座 |
| 迷你 PH 表座 | PH3100 | 狭小空间与小型机床 |
| 万向对中 NF 表座 | NF1022 | 可自定心，适合圆件找正 |
| 360° NF 表座 8mm | NF1021 | 360° 微调机构 |
| 永久圆形磁力座 | HS1100 | 永久磁力，无需开关 |
| 开关式磁力座带微调 | NF3778 | 可开关磁力 + 微调机构 |
| 动力臂 510mm | PA1500 | 长距离悬臂支撑 |
| 花岗岩基座 | MT2000 | 高精度测量平台基座 |
上表仅列出各分类下的代表性型号，如需完整产品清单、技术图纸或选型建议，请联系我们获取 NOGA 官方产品手册。
典型应用
- 机床上表架定位与对刀
- 三坐标与检测平台测量
- 圆件与轴类找正对中
- 狭小空间与小零件测量
- 相机与观察设备支撑
- 照明与放大镜定位
了解更多
上海翼联工贸为以色列 NOGA 诺佳去毛刺工具与夹持系统代理，可为您提供选型、方案设计与技术支持。欢迎联系我们获取产品资料与报价。
